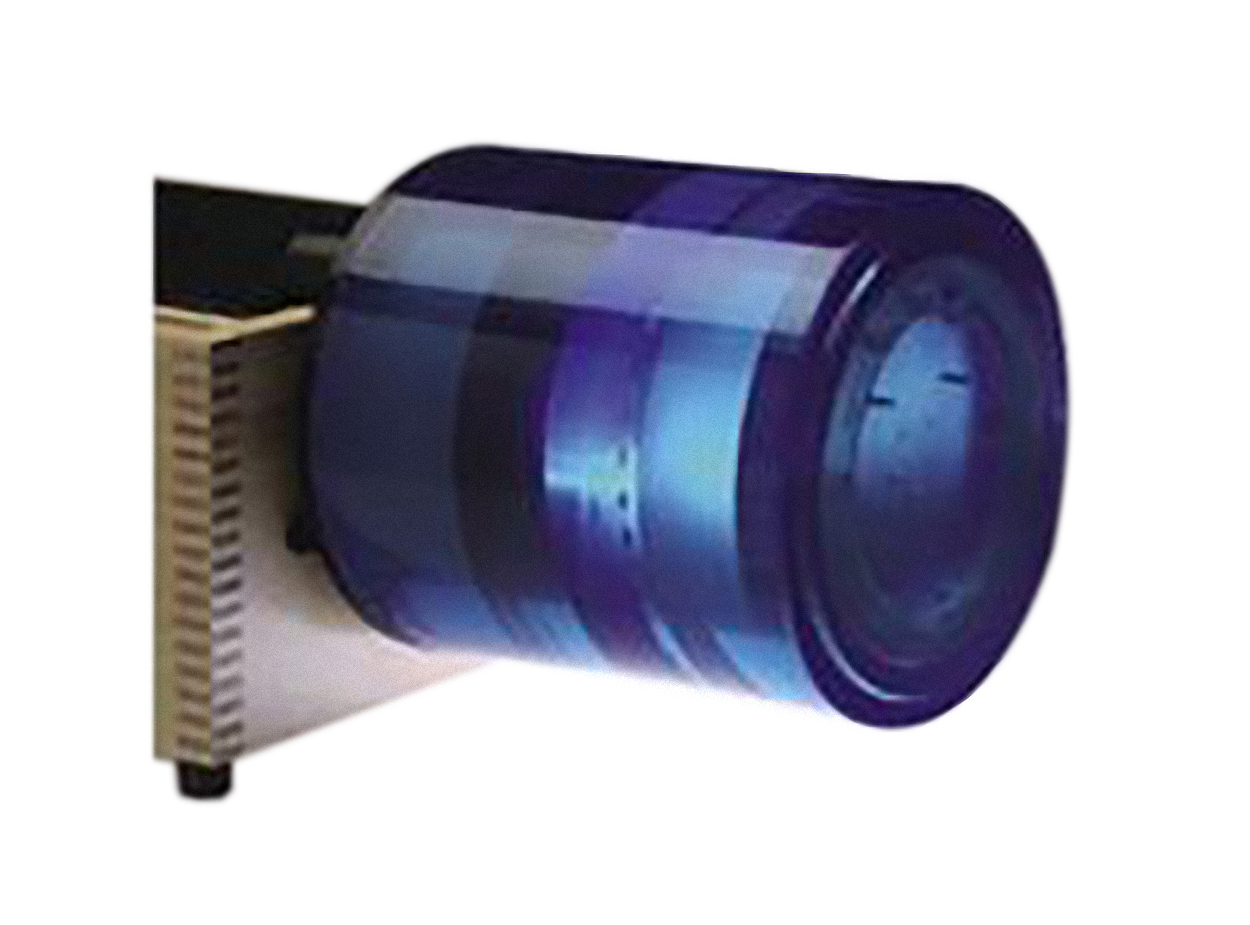

Catphan500

CT性能檢測模體

産品名稱:CT性能檢測模體

産品型号:Catphan500

生産廠家:The Phantom Laboratory

CT 性能模體能完成軸向CT掃描和螺旋CT掃描成像系統的性能評價和質量保證。産品安裝方便,容易達到正交準直,所有的檢測模塊都分配在指定的間隔處,減少每一模塊都要重新定位模體的必要。

CT性能檢測模體采用模塊設計,檢測模體可以相互交換,并可以對和Catphan系統相兼容的檢測模塊進行升級。另外,模塊設計更适合對CT掃描機進行全面的檢測。

技術參數

  • 片幾何結構和曝光模塊(直徑:15cm 厚:25mm)

1) 掃描片幾何結構(片寬),模體定位光精度, CT 值線性,重建層厚偏差

2) 模塊采用一個23°斜角代替45°角,減少了不精确圖像測量的影響。模塊采用細斜線來減少超範圍的圖像拖尾。兩對相反的斜線更容易的驗證模體是否和掃描軸精準準直。

  • 空間分辨力模塊(直徑:15cm 厚:40mm)

模塊的獨特設計通過減少高對比度材料的數量将視覺僞影減到最小,2mm 厚的鋁對比圖像被鑄進光線規尺的位置上,達到1 到21LP/cm 的高分辨率(1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21LP/cm)。

  • 低對比分辨力模塊(直徑:15cm 厚:40mm)

模塊包含各種直徑的圓柱棒和三種對比度的圓柱形棒來測量低對比度性能,40mm長的插棒在所有的Z 軸位置提供準确的對比度值。獨特的子片檢測模塊在解決子片低比對物體中能對不同掃描參數的有效性進行評估(斜度,片寬等)。低對比分辨力爲:0.3%,0.5%,1.0%。内層孔陣:直徑3,5,7,9mm。外層孔陣:直徑2,3,4,5,6,7,8,9,15mm。

  • 均勻性和噪聲模塊(直徑:15cm 厚:>40mm)

檢測空間均勻性(噪聲)和CT系統的噪聲(精确度),采用固體水材料。這種固體材料的高光線和軸向均勻性是代替水的最理想材料,可以提供穩定的結果,比使用充水的模塊更方便并且減少由于不同水源引起的變化。固體水材料的CT值在水的2%(0-20H)之内,這種固體材料的高徑向和軸向均勻性使其成爲水的理想替代品。它已經在x,y和z平面上的各種變量上進行了全面測試,并已證明在所有應用中均保持穩定。
