SV 106D

手臂和全身振動

六通道人體振動分析儀

産品名稱:六通道人體振動分析儀

産品型号:SV 106D

生産廠家:SVANTEK

SV 106D六通道人體振動計和分析儀符合ISO 8041:2005标 準的要求,是根據ISO 2631-1,2&5,ISO 5349和歐洲議會 指令2002/44 / EC進行測量的理想選擇。 這款革命性的袖珍 型儀器可使用兩個三軸加速度計進行同時測量(例如,可以 進行雙手振動或全身振動測量)。

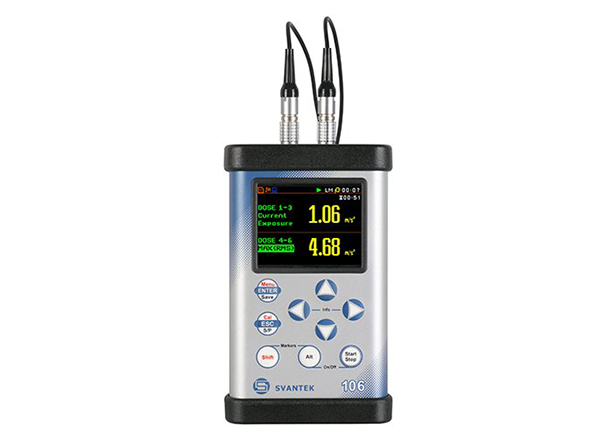

SV106D是一款六通道人體振動計及分析 儀。它可以與兩個三軸傳感器一起使用, 同時測量雙手或手和全身的振動。

SV106D概述

Svantek SV106D是一款六通道人體振動(全身和手臂、建築物)分析儀。該儀器符合 ISO 8041-1:2017 标準,是符合 ISO 2631-1、2&5、ISO 10326、ISO 5349-1&2 和歐盟指令 2002/44/EC 測量的理想選擇。這種小型儀器使用兩個三軸加速度計同時進行測量(例如,可以進行雙手振動或三軸座椅傳遞測量)。該儀器提供RMS、VDV、CRF、OVL、峰值、 峰-峰值、MTVV、最大值、矢量、A(8)、ELV、EAV 結果以及 HVM 測量所需的所有計權濾波器。

手臂振動測量

利用所有手傳振動測量要求的額外濾波器,包括頻帶限制濾波器,儀器能進行AEQ,RMS,峰值,峰峰值或像A(8),A(4)和A(2)劑量結果的測量。帶有三軸加速度計的SV105系列套件,能非常方便地佩戴及測量手傳振動暴露。

  • 滿足ISO 8041:2005的人體振動計,ISO 5349-1&2的手傳振動測量,ISO 20643的手持式機械振動測量
  • 六通道加速度和兩通道靜态力的測量
  • 每個加速度通道有兩個運算組配置
  • 1/1或1/3倍頻程實時分析
  • 時域信号記錄和聲音事件記錄
  •  A(8), A(4)日接觸劑量的自動計算

全身振動測量

使用頻率加權瞬時振動加速度的四次方計算振動劑量值VDV。全身振動日暴露量 A(8) 以最高 (RMS) 值或最高振動劑量值 (VDV) 計算。内置所有全身振動測量要求的計權濾波器,儀器能進行RMS,峰值,峰峰值,VDV,MTVV結果的測量。

  • 滿足ISO 8041:2005的人體振動計
  • 符合ISO 2631-1,2&5包括VDV和MTVV的全身振動測量
  • SEAT傳遞率測量
  • 1/1或1/3倍頻程實時分析
  • 時域信号記錄
  • 易于遠程編程和數據傳輸的Supervisor軟件

建築物振動測量

SV106D 是六通道振動計和分析儀,适合測量建築物的振動,一個典型的應用是測量引起打攪住宅居民的振動。SV106D 一個獨特的能力是可以同時使用兩個三軸加速度器進行測量,這使SV106在市場上成爲用于建築物振動測量最有效節省成本的方案。

  • 同時2個三軸或6個單軸振動測量
  • 每個通道有兩個運算組配置,可以同時進行加速度和速度評估
  • 均方根(RMS)加速度的時間曆史數據記錄
  • 峰值質點速度(PPV)評估
  • 振動劑量值(VDV)的曆史時間數據記錄
  • 符合ISO 2631,BS 6472和BS 7385的計權濾波器
  • 符合DIN 4150和DIN 45669的KB濾波器
  • 1/1或1/3倍頻程實時分析
  • WAV格式的時域信号記錄

SVANTEK 分析軟件

  • 容易使用,直觀界面
  • 容易管理和浏覽測量數據
  • 使用模闆非常方便和快速生成報告
  • 強有力的數據分析工具
  • 按照 ISO 5349-2的手傳振動暴露計算
  • 按照ISO 2631-1的全身振動暴露計算
  • 使用Svan PC++EM軟件模塊進行建築物振動分析及報告
  • 使用Svan PC++Wave軟件模塊對振動Wave文件後分析,例如FFT,1/6,1/12倍頻程

視頻介紹

技術規格

技術參數
應用領域手臂振動、全身振動、建築物振動
通道數6
傳感器類型支持IEPE/MEMS
測量範圍

取決于傳感器

SV 38V:0.01 m/s² RMS ÷ 50 m/s²ⁿ Peak

SV 105A:0.1 m/s² RMS ÷ 2000 m/s²Peak

SV 84: 靈敏度1000mv/g,頻率0.2÷3700Hz

頻率範圍0.1 ÷ 2000 Hz (取決于傳感器)
計權濾波器Wd、Wk、Wm、Wb、Wc、Wj、Wg、Wf、Wh、Wp、HP、KB、Vel3
1/1倍頻程選配
1/3倍頻程選配
WAV錄音選配
輸入接口2 x LEMO 5-pin
通訊接口USB-C、I/O端口
内存32 GB 可擴展至128G
工作溫度範圍-10℃~50℃
工作濕度範圍相對濕度≤90%,無冷凝
重量390g
尺寸140×83×33mm
