Nor848B Hextile

聲學照相機

産品名稱:聲學照相機

産品型号:Nor848B Hextile

生産廠家:Norsonic

全面推出新款 Nor848B 聲學照相機,讓客戶擁有更靈活的選擇度。它采用了全新的模塊化設計理念,可把數個單獨的聲學照相機組合使用以實現低頻噪聲的測量。當一台聲學照相機 Hextile 單獨使用時,它輕便易攜,适用于廣泛的測量場景,當把三台聲學照相機 Hextile 組合成 Multitile 或者是 Multitile-LF 系統,将三個 Hextile 展開成爲 Multitile-LF 系統時,将化身爲專業的低頻噪聲捕捉測量工具。獨特的模塊化設計,爲客戶帶來了靈活的配置方案。

模塊化設計

聲學波束形性能是一項取決于使用設備尺寸和麥克風數量的原理 ,越大的物理尺寸和越多的麥克風意味着性能更好。設備尺寸與分辨率标準是能否在聲學照相機市場制勝的關鍵,客戶希望設備小巧輕便、同時兼有優秀的分辨率,但通常,這兩者難以兼得。

Nor848B Hextile聲學照相機的六邊形設計,一個單獨的 Hextile 聲學照相機能單獨使用,也可以與另外兩個Hextile 合并擴充成更大型号 Multitile ,以提高分辨率。組合而成的 Multitile 是一個直徑爲 93cm ,包含 384個麥克風的陣列,以提高分辨率标準及其他功能。

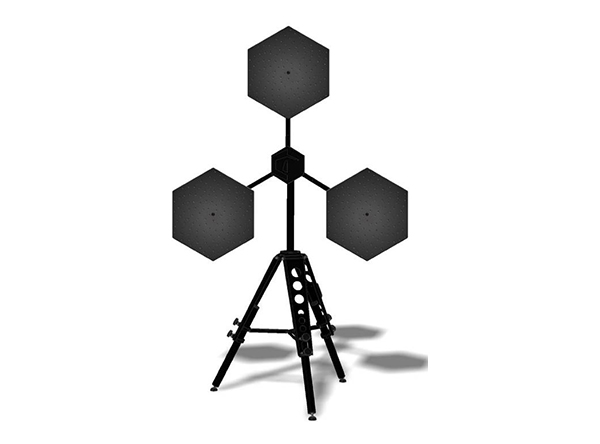

此外,還可以通過展開連接3 個 Hextile 的陣列支架 ,把 Multitile 擴充爲用于測量低頻聲音的配置。

功能特點

  • 堅固的六邊形鋁盤照相機前端

  • 聲學照相機前端包含一個高性能的光學錄影攝像頭
  • 麥克風陣列和筆記本電腦之間不用接口盒,以USB線直接連接和供電

  • RPM轉速分析軟件可用于分析電動機和馬達等設備階次跟蹤(需另購)
  • 實時收聽并分析來自麥克風位置的聲音

  • 數字麥克風确保了大動态範圍和高穩定性
  • 麥克風能夠讓客戶實時聽到所選頻段範圍内過濾後的任何聲源

  • 大量麥克風的分布确保了高分辨力,并減少了由旁瓣效應帶來的問題
  • 六邊形鋁盤上的麥克風能防止接收來自背後的聲音和回聲

  • 無需處理信号的接口盒,所有部件集成在聲學照相機的前端
  • 低本機噪聲和大範圍噪聲值

  • 設備會記錄來自每個麥克風的信号



Hextile、Multitile 和 Multitile (LF) 的尺寸圖示

技術規格

聲音和影像
連接方式USB
麥克風128 個數字麥克風
最大聲級120 dB
最小聲級(系統)9 dBA
單個麥克風的信噪比65 dBA
陣列信噪比(系統)82 dBA
聲音采樣率44.1 kHz
頻譜分析1/1,1/3倍頻程或FFT 分析
攝像頭分辨率相當于 QSXGA(2592 × 1944)
工作距離0.5 米至 200 米
幀速(1080p标準)30 FPS
頻率響應
單個麥克風(頻率)20 Hz ~ 20kHz
單個麥克風-26 +/-3dBFS/Pa @1 kHz 94 dB
空間靈敏度(-1 dB)
Hextile240 Hz ~ 20 kHz
Multitile130 Hz ~ 20 kHz
Multitile(LF)70 Hz ~ 1 kHz
物理參數
Hextile 尺寸41 × 48 cm,直徑 48 cm
Multitile 尺寸83 × 84 cm,直徑 96 cm
Multitile(LF模式)尺寸126 × 121 cm,直徑 146 cm
Hextile 重量3 kg
Multitile 重量小于 10 kg
材質
直流電源USB 5V
耗電量少于 3W
運行溫度範圍-40 ~ +85(攝氏)
防護等級IP40
傳感器
傳感器可連接陀螺儀、轉速針、磁力儀
