DES-S162Pad

通過聲音成像技術，實現聲音可視化

超聲成像儀

産品名稱：超聲成像儀

産品型号：DES-S162Pad

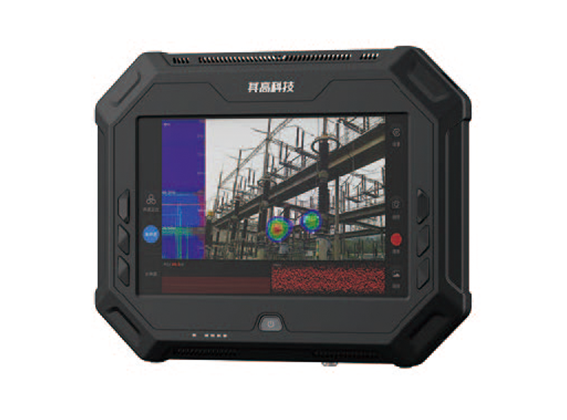

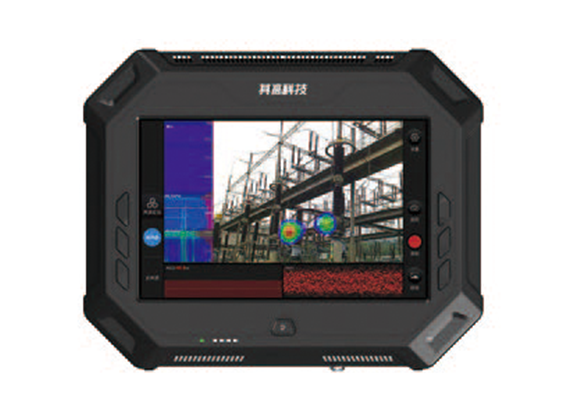

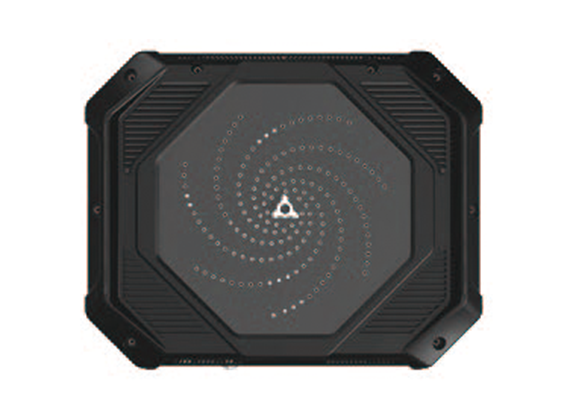

DES-S162聲學相機是一種便攜式超聲成像儀，是“多耳神”聲學相機系列産品之一。平闆式DES-S162Pad配有162個高靈敏度數字MEMS超聲麥克風，使用者可以方便地直接在設備的屏幕上，通過聲音成像技術，找到需要關注的信息。
設備攜帶方便，操作簡潔，可通過觸摸屏或按鍵設置儀器參數，方便不同季節下的使用需求。同時能夠自由調節測試頻率及範圍、動态範圍及阈值，以實現不同場景、不同應用的精準測試。靈活的快捷鍵及便捷的觸屏操作可幫助用戶随手錄制視頻或拍照片。并可通過有線網絡、無線WiFi、藍牙和USB等多元化的通訊方式，由設備自動或人工進行數據導出，便于發現情況及時報告。

功能特點

  • 連續拾音，采樣率高達192kHz



  • 25Hz–96kHz帶寬，同時監測超聲信号與機械振動噪聲
  • 實時Beamforming聲音成像，方便直接在設備屏幕上查看定位結果

局部放電定位與分類

評估電力系統中是否存在危險的局部放電活動，最常見和最有效的方法是分析PRPD圖（帶相位分辯的局部放電）。PRPD圖中，縱軸表示的是由聲音傳感采集到的局部放電脈沖幅值，橫軸表示局部放電脈沖發生時的相位角（典型相位以50Hz交流電做參考），PRPD模式中的每個點都代表一個PD脈沖及其發生相位角。
從PRPD圖可以識别一些電力設備最常見的局放類型如：内部放電、表面放電、電暈放電、懸浮放電等；PRPD圖的形狀和局放類型之間有很強的關系。缺陷的種類和DP脈沖的幅度、發生相位和檢測到的脈沖次數有關。

典型的PRPD圖如下：

電力行業應用案例

技術規格

技術參數
麥克風類型數字MEMS麥克風
麥克風數量162
麥克風信噪比64.3 dB(A)
聲音采樣率25.6 - 192 kS/s/ch 同步采樣
聲音分析頻率範圍25 Hz ~ 96 kHz
測量聲壓範圍30 dB(A) ~ 124 dB(A)
麥克風靈敏度-26 dBFS (1 kHz, 94 dB SPL)
聲學刷新率25FPS實時刷新
顯示屏尺寸10吋
顯示屏亮度亮度可調
攝像頭像素500萬
存儲容量128GB
通訊接口USB/WiFi
固定方式手持/三腳架
尺寸30cm x 24cm x 5cm
重量1.8kg
工作距離1 ~ 100m
工作溫度-20 ~ 50°C
工作濕度10% ~ 85%，無凝露

我們公司的政策是不斷創新和發展我們的産品。
因此，我們保留在不提前告知的情況下，更改産品規格的權利。
